Sie benötigen folgende Werkzeuge:
  • Pressbacken für u-förmige Endteile RT10Pressbacken zum Verpressen von u-förmigen Endteilen in den Größen RT0, RT10 oder RT20

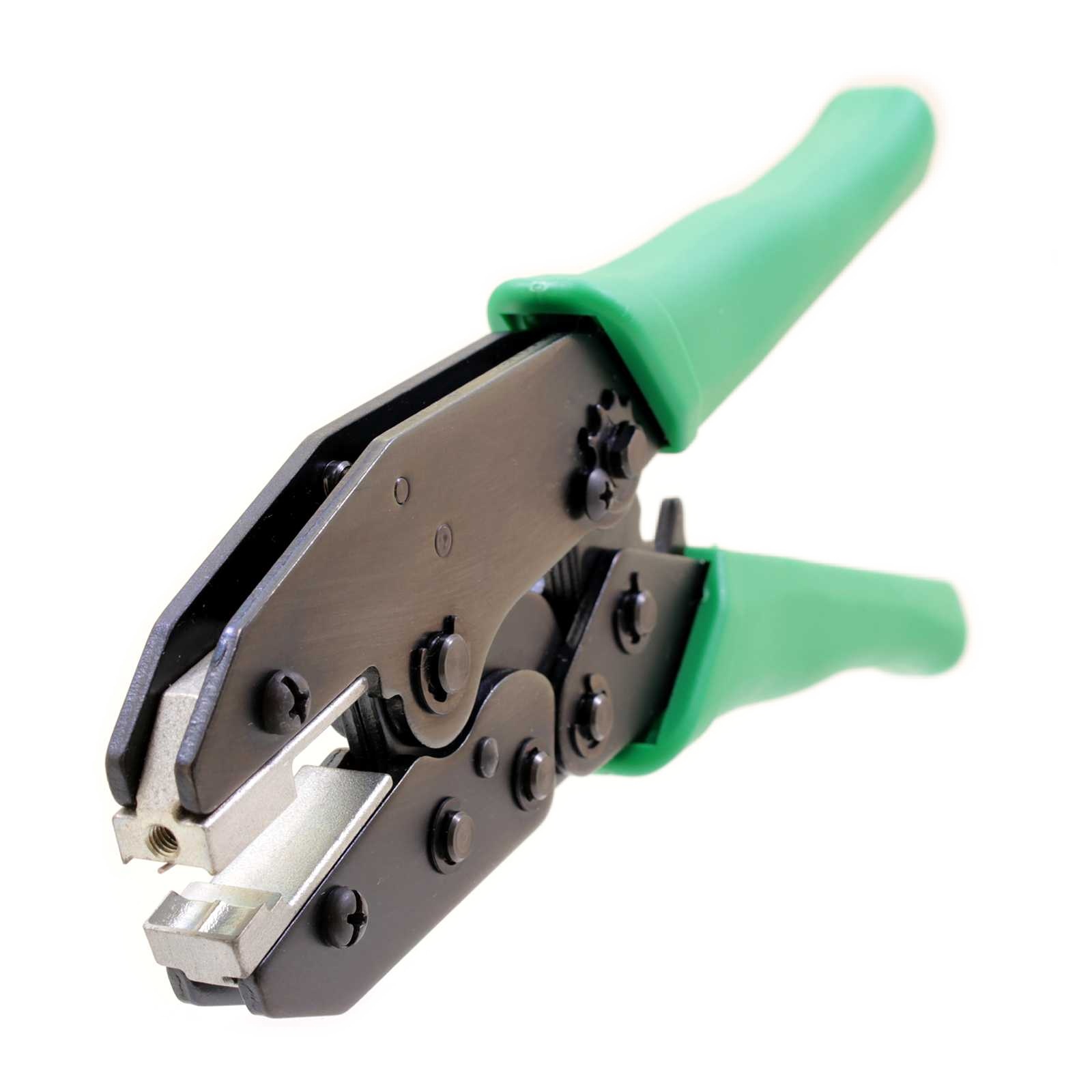

  • MultifunktionszangeMultifunktionszange, die die Pressbacken aufnimmt.

Grundlegendes

U-förmiges Endteil an Spiralreißverschluss montieren

Das Endteil wird auf der Vorderseite des Reißverschlusses, wo sich die Spiralkette befindet, angebracht. Die 4 Zacken schließen zueinander auf der Rückseite, wo nur das Band zu sehen ist.

Arbeitsablauf

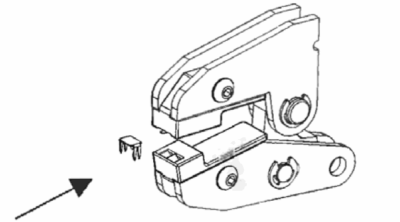

U-förmiges Endteil mittels MFZ an Spiralreißverschluss montieren: 1. Arbeitsschritt

1. Schieben Sie das Endteil unter den Federdraht.

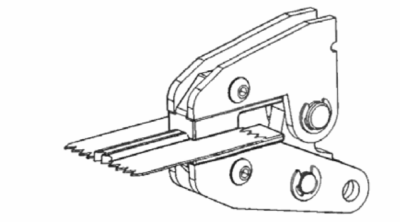

U-förmiges Endteil mittels MFZ an Spiralreißverschluss montieren: 2. Arbeitsschritt

2. Platzieren Sie den Reißverschluss zwischen den Pressbacken.

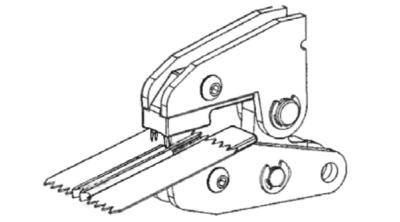

U-förmiges Endteil mittels MFZ an Spiralreißverschluss montieren: 3. Arbeitsschritt

3. Drücken Sie die Pressbacken zusammen.

U-förmiges Endteil mittels MFZ an Spiralreißverschluss montieren: 4. Arbeitsschritt

4. Öffnen Sie die Zange und ziehen Sie den Reißverschluss nach vorn heraus und damit vom Federdraht herunter.

Größentabelle
Kettenbreite Reißverschluss-Typ (RT)
≈ 4 mm RT0
≈ 6 mm RT10
≈ 8 mm RT20
